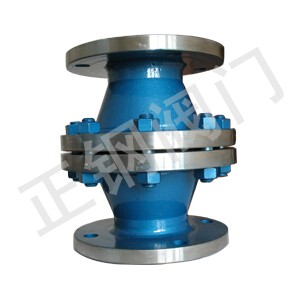

【阻爆燃型管道阻火器產品介紹】
阻爆燃型管道阻火器（GZW-1、GZW-I防爆管道阻火器、管道阻火器）：本閥是用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰向外蔓延的安全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，最終使火焰流猝滅，從而達到阻火目的。
產品特點：
1、阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。
2、阻火器易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火現象。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
【阻爆燃型管道阻火器主要零部件材料】
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
|
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度 ℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~5.0 |
|
防爆級別 |
BS5501:ⅡA、ⅡB、ⅡC |

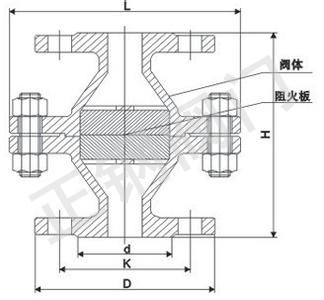

【阻爆燃型管道阻火器外形圖】
【阻爆燃型管道阻火器主要連接尺寸】
|
法蘭連接外形尺寸： GB、JB |
|
公稱通徑
DN |
尺寸mm |
|
D |
K |
L |
H |
N-d |
|
DN20 |
Ø105 |
Ø75 |
Ø130 |
160 |
4×14 |
|
DN25 |
Ø115 |
Ø85 |
Ø135 |
160 |
4×14 |
|
DN32 |
Ø135 |
Ø100 |
Ø155 |
180 |
4×18 |
|
DN40 |
Ø145 |
Ø110 |
Ø170 |
200 |
4×18 |
|
DN50 |
Ø160 |
Ø125 |
Ø195 |
220 |
4×18 |
|
DN65 |
Ø180 |
Ø145 |
Ø220 |
220 |
4×18 |
|
DN80 |
Ø195 |
Ø160 |
Ø250 |
250 |
8×18 |
|
DN100 |
Ø215 |
Ø180 |
Ø295 |
260 |
8×18 |
|
DN125 |
Ø245 |
Ø210 |
Ø360 |
300 |
8×18 |
|
DN150 |
Ø280 |
Ø240 |
Ø430 |
360 |
8×22 |
|
DN200 |
Ø335 |
Ø295 |
Ø520 |
420 |
12×22 |
|
美標法蘭連接外形尺寸：ANSI、API、ASME 可供JIS標準 |
|
公稱通徑 |
尺寸mm |
|
D |
K |
L |
H |
N-d |
|
3/4" |
98 |
70 |
Ø130 |
160 |
4×15 |
|
1 |
108 |
79.5 |
Ø135 |
160 |
4×15 |
|
1-1/4" |
117 |
89 |
Ø155 |
180 |
4×15 |
|
1-1/2" |
127 |
98.5 |
Ø170 |
200 |
4×15 |
|
2" |
152 |
120.5 |
Ø195 |
220 |
4×19 |
|
2-1/2" |
178 |
139.5 |
Ø220 |
220 |
4×19 |
|
3" |
190 |
152.5 |
Ø250 |
250 |
4×19 |
|
4" |
229 |
190.5 |
Ø295 |
260 |
8×19 |
|
5" |
254 |
216 |
Ø360 |
300 |
8×22 |
|
6" |
279 |
241.5 |
Ø430 |
360 |
8×22 |
|
8" |
343 |
298.5 |
Ø520 |
420 |
8×22 |
正鋼溫馨提示：
請?jiān)谟嗀洉r(shí)提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
正鋼專業為您打造適合您的阻火器產品，歡迎您的來電（☏:400-6868-625）或?yàn)g覽正鋼官方網站http://www.m.ylkds.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
