電動排渣閘閥執行標準
- 設計與制造：GB12234 GB3595
- 結構長度：GB12221
- 壓力溫度等級：GB9131 JB/T74 HG20604
- 連接法蘭：JG/T79 GB9113 HG20593-20635
- 試驗與檢驗：GB13927 JB/T9092
產品用途
排渣閘閥適用于公稱壓力PN1.6～6.4Mpa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的介質，適用介質為：灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。
產品結構特點
- 采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。
- 啟閉件采用半密封副強制密封，性能優良。
- 密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
- 閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。
- 閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。
- 中大口徑設置滾動軸承，啟閉輕松。
電動排渣閘閥主要零件的材料說明
| 閥 體 |
WCB |
| 閥 蓋 |
WCB |
| 支 架 |
WCB |
| 閘 板 |
WCB+耐磨合金 |
WCB+陶瓷 |
| 閥 桿 |
2Cr13 |
| 閥 座 |
WCB+耐磨合金 |
WCB+陶瓷 |
| 密封環 |
增強柔性石墨 |
| 填 料 |
增強柔性石墨 |
| 閥桿螺母 |
ZCuA110Fe3 |

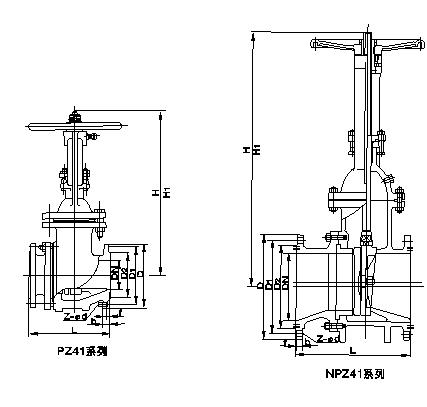

電動排渣閘閥結構圖：
訂貨須知：
一、①電動排渣閘閥產品名稱與型號②電動排渣閘閥口徑③電動排渣閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動排渣閘閥型號，請按電動排渣閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
