鍛鋼Y型截止閥

首頁> 鍛鋼Y型截止閥

所屬系列：	鍛鋼閥門
名稱：	鍛鋼Y型截止閥
型號：	YJ43H YJ43Y
檢索關鍵字：	Y型截止閥,鍛鋼截止閥,鍛鋼Y型截止閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

鍛鋼Y型截止閥簡述
正鋼生產的鍛鋼Y型截止閥具有結構先進、生產工藝精湛、規格齊全、質量上乘等特點。閥體材料采用A105、LF21、F5、F11、304、304L、316、316L、鉬二鈦等，口徑3/8"-2"(DN10-50)，壓力PN1.6-32MPa 150Lb-2500Lb，產品廣泛應用于石油、化工、冶金、機械、電力、軍工等管道行業，引進裝置配套及重點工程建設上，深受用戶的依賴和好評。
鍛鋼Y型截止閥設計結構和特征
“Y”型鍛鋼閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
鍛鋼Y型截止閥的設計與制造符合API602，BS5352和ASME B16.34。
檢驗與測試按API 598，標記按MSS-SP-25。

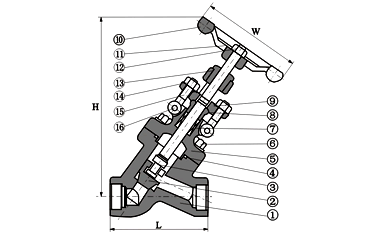

鍛鋼Y型截止閥結構解剖圖

鍛鋼Y型截止閥 800Lb 標準材質細表

序號零件名稱 CStoASTM AStoASTM SStoASTM

A105 F22 F304(L) F316(L)

1 閥體 A105 A182F22 A182F304(L) A182F316(L)

2 閥瓣 A276420 A276304 A276304(L) A276316(L)

3 閥桿 A182F6 A182F304 A182F304(L) A182F316(L)

4 墊片 316夾柔性石墨 316夾PTFE

5 閥蓋 A105 A276 304 A182F304(L) A182F316(L)

6 螺栓 A193B7 A193B16 A193B8 A193B8M

7 填料柔性石墨 PTFE

8 填料壓套 A276410 A182F304(L) A182F316(L)

9 填料壓板 A216WCB A351CF8

10 手輪 A197

11 銘牌 SS

12 螺母 A1942H A1944 A1948 A1948M

13 閥桿螺母 A276410

14 螺母 A1942H A1944 A1948 A1948M

15 活節螺栓 A193B7 A193B16 A193B8 A193B8M

16 銷釘柔性石墨 PTFE

適用介質 水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等

適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸(MM)和重量(KG)

NPS 1/2＂ 3/4＂ 1＂ 11/4＂ 11/2＂ 2＂

L 98 111 120 140 140 170

H（開） 175 215 254 305 305 365

W 100 125 160 160 180 200

重量 5 6.3 7.6 9.8 13.8 14.0

訂貨須知：
一、①鍛鋼Y型截止閥產品名稱與型號②鍛鋼Y型截止閥口徑③鍛鋼Y型截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼Y型截止閥型號，請按鍛鋼Y型截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
