高溫高壓電站專用止回閥特點和用途：
法蘭連接的旋啟式止回閥適用于公稱壓力PN16～PN420，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。適用介質為：水、油品、蒸汽、酸性介質等。
產品特點：
1、 產品按國家標準GBl2236設計制造，結構合理，密封可靠，性能優良。
2、閥瓣、閥座密封面采用鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
3、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
4、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
5、閥瓣轉繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
6、銷軸與閥瓣連接采用內裝式結構，不存在外泄漏點，使用更可靠。

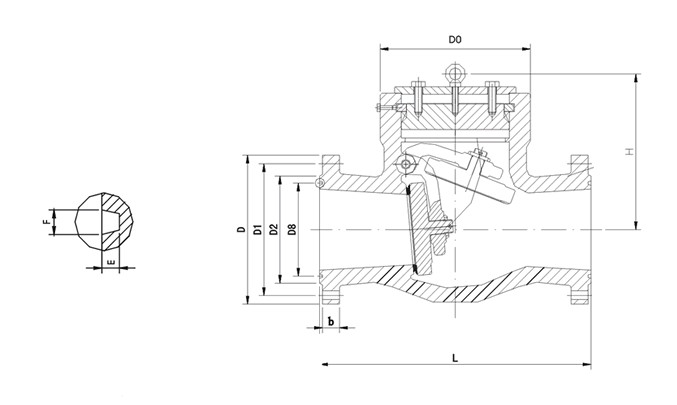

高溫高壓電站專用止回閥結構圖：
高溫高壓電站專用止回閥試驗：
|
產品型號 公稱壓力PN(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
|
強度試驗 |
密封試驗 |
|
H44Y-160 |
24.0 |
17.6 |
|
|
|
H44Y -250 |
37.5 |
27.5 |
|
|
|
H44Y -420 |
63.0 |
46.2 |
|
|
高溫高壓電站專用止回閥主要零部件材料：
|
序號 NO. |
零件名稱 Part Name |
碳鋼系列 Carbon Steel |
合金鋼系列 Alloy steel |
不銹鋼系列 Stainless Steel |
|
ASTM |
|
1 |
閥體/Body |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
|
2 |
閥座/ Seat Ring |
A105 |
A182/304 |
A182/304 |
A182/316L |
|
3 |
閥瓣/Disc |
A105 |
A182/F304 |
A182/F304 |
A182/F316L |
|
4 |
搖桿/Hinge |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
|
5 |
自密封川/Pressure Seat |
304+夾柔性石墨/軟鋼 |
316+夾柔性石墨（或軟316） |
316L+夾柔性石墨（或軟316L） |
|
6 |
銷軸/Hinge Pin |
A182F6 |
A182/F304 |
A182/F304 |
A182/F316L |
|
7 |
閥蓋(芯)/Bonnet |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
|
8 |
螺柱/Stud |
A193/B7 |
A193/B16 |
A193/B8 |
A193/B8M |
|
9 |
六角螺母/ Nut |
A194/2H |
A194/7 |
A194/8 |
A194/8 |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
水、蒸汽、油品、硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～450℃ |
高溫高壓電站專用止回閥主要連接尺寸：
|
公稱壓力 |
公稱通徑 |
外形尺寸和連接尺寸/mm Dimensions |
重量/kg |
|
PN(MPa) |
DN(mm) |
Weight |
|
pressure |
diameter |
L |
D |
D1 |
D2 |
D6 |
b-f |
f2 |
Z-d |
H |
|
|
16.O |
50 |
300 |
215 |
165 |
132 |
88 |
Mar-36 |
4 |
41146 |
251 |
49 |
|
65 |
340 |
245 |
1gO |
152 |
11O |
Mar-44 |
4 |
41151 |
282 |
58 |
|
80 |
380 |
260 |
205 |
168 |
121 |
Mar-46 |
4 |
41151 |
320 |
11O |
|
1OO |
430 |
300 |
240 |
200 |
150 |
Mar-48 |
4.5 |
8-34 |
356 |
162 |
|
125 |
500 |
355 |
285 |
238 |
176 |
Mar-60 |
4.5 |
8-41 |
393 |
214 |
|
150 |
550 |
390 |
318 |
270 |
204 |
Mar-66 |
4.5 |
12-41 |
430 |
267 |
|
200 |
650 |
480 |
400 |
345 |
260 |
Mar-78 |
4.5 |
12-48 |
470 |
318 |
|
250 |
750 |
580 |
485 |
425 |
313 |
Mar-88 |
4.5 |
12-54 |
514 |
370 |
|
25.O |
50 |
368 |
21O |
160 |
128 |
70 |
Mar-40 |
5 |
41146 |
310 |
63 |
|
65 |
419 |
260 |
203 |
165 |
97 |
Mar-48 |
5 |
41151 |
346 |
78 |
|
80 |
470 |
290 |
230 |
190 |
116 |
Mar-54 |
5 |
8-34 |
385 |
92 |
|
1OO |
546 |
360 |
2g2 |
245 |
138 |
Mar-66 |
6 |
8-41 |
406 |
168 |
|
125 |
673 |
385 |
318 |
270 |
170 |
Mar-76 |
6 |
12-41 |
534 |
220 |
|
150 |
705 |
440 |
360 |
305 |
190 |
Mar-82 |
6 |
12-45 |
560 |
270 |
|
200 |
832 |
535 |
440 |
380 |
245 |
Mar-92 |
6 |
12-51 |
318 |
320 |
|
250 |
991 |
670 |
572 |
508 |
319 |
110-3 |
6 |
16-55 |
673 |
390 |
訂貨須知：
一、①高溫高壓電站專用止回閥產品名稱與型號②高溫高壓電站專用止回閥口徑③高溫高壓電站專用止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門高溫高壓電站專用止回閥型號，請按高溫高壓電站專用止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
